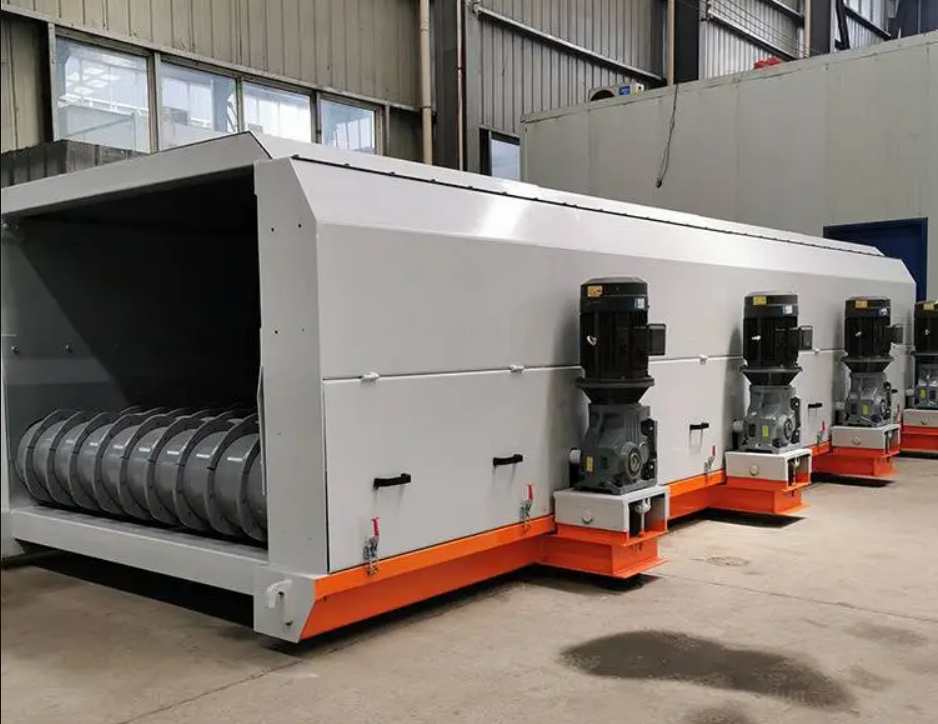

设备结构与联动逻辑

多级筛分架构

• 层级配置：

  • 3~4级筛分：通常由粗筛层（100-200mm间隙）、中筛层（30-80mm）、细筛层（5-20mm）组成，部分机型增设超细层（<5mm）。

  • 垂直叠加或水平串联：根据场地需求，可选择层叠式（节省空间）或水平串联式（便于维护）。

• 联动驱动系统：

  • 中央驱动+链条/齿轮同步：单台大功率电机通过主轴驱动所有层级滚轴，保证转速一致，降低能耗。

  • 分段变频控制（智能版）：各级滚轴组配备独立变频电机，通过PLC控制转速差，实现“前快后慢”的筛分节奏（粗筛段高速排大料，细筛段低速提精度）。



核心组件

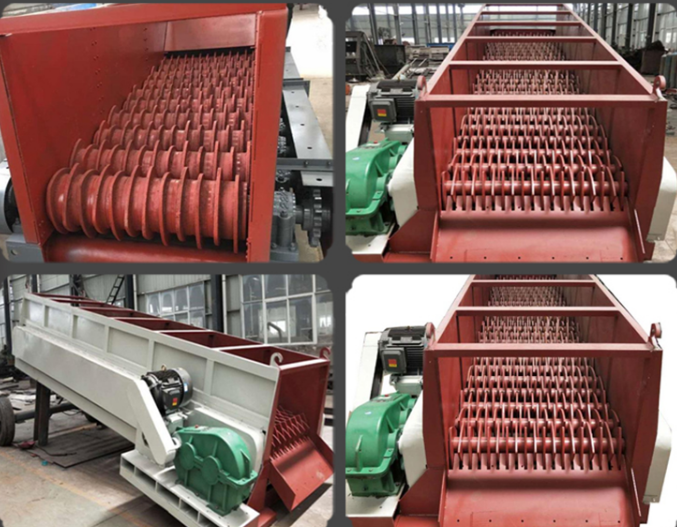

• 耐磨滚轴：

  • 表面包覆聚氨酯或镶嵌合金齿，防粘且延长寿命（尤其针对石英砂、铁矿石等磨蚀性物料）。

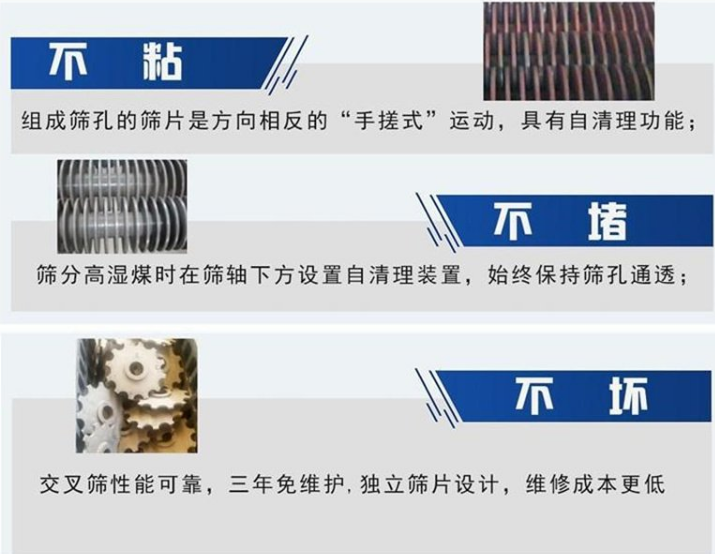

• 自清洁模块：

  • 滚轴间隙内置弹力刮板，随滚轴旋转清除卡滞物料。

• 智能监测系统（选配）：

  • 安装振动传感器与摄像头，实时监控堵料、偏载并自动调节转速或报警。

工作原理与流程

1. 物料分级筛分：

   • 一级粗筛：大块物料经高速滚轴快速排出，减少后续层级负荷。

   • 二级中筛：中粒径物料透筛或沿滚轴推进至独立出口。

   • 三级细筛：细料通过下层间隙落入收集仓，超细粉末经底部振动筛网（可选）二次分离。

2. 联动控制逻辑：

   • 速度协同：通过中央驱动或PLC控制，确保各级滚轴转速匹配物料流动速度（如粗筛段20rpm，细筛段8rpm）。

   • 负荷均衡：电流传感器监测电机负载，自动调节进料速率防止过载。



核心优势

• 筛分精度跃升：

  • 多级逐层筛分，粒度控制至±2mm（传统单层筛±5mm），适合高附加值物料分级（如石英砂、玻璃原料）。

• 处理效率倍增：

  • 联动设计减少物料反复提升转运，处理量可达500~1500吨/小时，较单层筛提升2~3倍。

• 能耗优化：

  • 中央驱动系统比多台独立设备节电30%~40%，智能变频版本进一步优化能耗曲线。

• 复杂物料适应性：

  • 多级联动可分离“大块+中粒+细粉+粘泥”混合料（如建筑垃圾、铜矿渣），替代传统“滚轴筛+振动筛+洗砂机”组合。




技术参数参考

应用场景

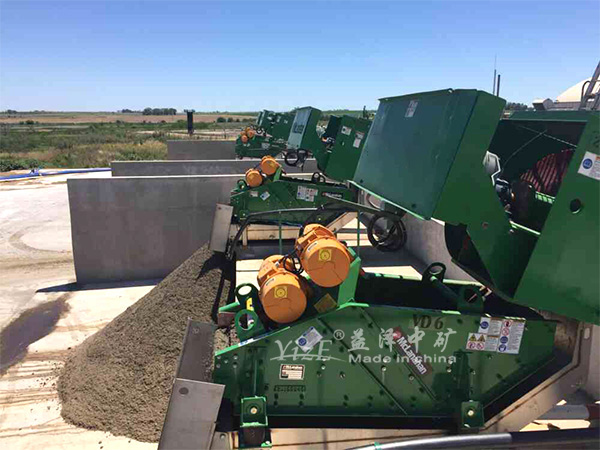

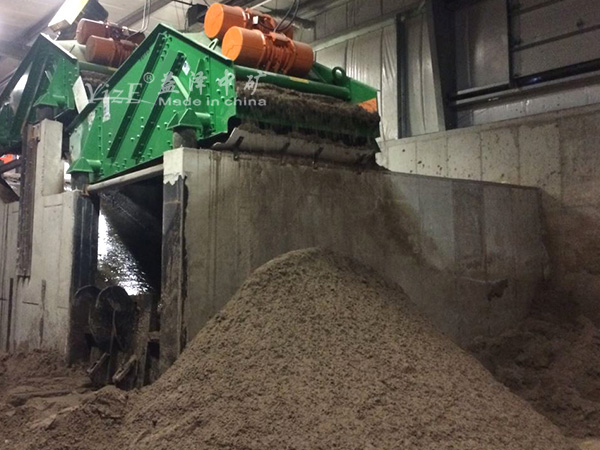

• 砂石骨料精加工：

  • 同时产出4种规格骨料（如0-5mm机制砂、5-16mm、16-31.5mm、>31.5mm），直接满足商砼站级配需求。

• 金属矿山预选：

  • 矿石粗碎后多级筛分，大块返回破碎机，中块入磨，细粉进入尾矿处理。

• 固废资源化：

  • 建筑垃圾中混凝土块、砖瓦、塑料、木屑的同步分离，纯度≥90%。

• 煤炭清洁化：

  • 原煤分级（块煤、籽煤、末煤）与矸石剔除一体化完成。




与传统多设备联用对比

选型与配置建议

• 按物料特性选配：

  • 高磨蚀性物料（如铁矿石）：选合金滚轴+中央驱动硬齿面减速机。

  • 粘湿物料（如污泥掺烧垃圾）：选加热型滚轴（防冻粘）+间隙自清洁系统。

• 产能与自动化需求：

  • 中小产能（<500吨/小时）：选基础版中央驱动，手动调节转速。

  • 大型智能化产线：必选PLC控制+物联网模块（远程监控、故障预警）。

• 扩展功能模块：

  • 喷淋抑尘：适用于煤炭、石灰石等易扬尘场景。

  • 磁选皮带：在末级滚轴后加装磁选机，分离金属杂质。




典型问题与解决方案

• 层级间物料拥堵：

  • 原因：上下层滚轴转速不匹配导致物料堆积。

  • 对策：校准转速梯度（如上层:中层:下层=1.5:1.2:1），或增加导流挡板。

• 滚轴同步性偏差：

  • 原因：链条磨损或齿轮啮合间隙过大。

  • 对策：采用双链条冗余设计，定期张力检测与润滑。

• 细粉透筛率低：

  • 优化方案：末级滚轴下方增设高频振动筛网（孔径1-3mm），强化细粉回收。
